圧力機器のバルブマニホールド
モデル： MSFZ20〜50
説明：
- アプリケーションに基づいて、2バルブマニホールド、3バルブマニホールド、および5バルブマニホールドに分割されています
- シャットオフ、圧力補償、パージ、ベントバルブの差動圧力測定機器のバルブ
- 石油、化学、冶金、電力、液体、天然ガス、およびさまざまな運搬パイプラインの産業で広く使用されています
- 図1、2：MSFZ20、2バルブマニホールド
- 図3、4：MSFZ30、3バルブマニホールド
- 図5、6：MSFZ50、5バルブマニホールド
- レスポンシブアフターセールスサービス /カスタマイズ可能 /高品質 / 1年保証
- 画像は参照用です。実際の製品は、カスタム仕様に基づいています。
- 続きを読む：圧力計を選択するための7つの手順
ファイルをダウンロードします
製品仕様
※For detailed specifications or operating instructions, please refer to the“Download file” section above.
Swipe left / right for more info| 安全ショットピン | バルブシートが振動のためにバルブボディから外れるのを防ぐためにステンレス鋼のピンを採用する |
|---|---|
| バルブボディデザイン | 積分構造、しっかりと信頼性 |
| バルブシートシール | 安全で信頼性の高いステンレス鋼シール |
| バルブスプール | バルブのシーリングパフォーマンスとサービス寿命を改善するための高性能デュプレックスステンレス鋼と球状の位置決め機能 |
| 潤滑グリース | シーリングガスケットと調整ネジの間で使用される輸入グリース摩擦を減らし、シーリングパフォーマンスを改善する |
| 材料 | 304 SS、316 SS、Monel、Hastelloy c |
| マーク付きカバー | 圧力を導くバルブ、バランスバルブ、排水バルブの緑、赤、青のマーク |
| 詰め物ボックスフィラー | PTFE |
| 作業圧力 | 32MPA、42MPA |
| 作業温度 | ≦150℃ |
| 周囲温度 | -30℃ ... +93℃ |
| コミュニケーション | RS485 Modbus RTUモード |
| ボーレート | 19200/9600/4800/2400 bps |
| 温度の温度 | 100 ppm/℃（0℃... 60℃） |
| 周囲温度と湿度 | 0℃...60℃/20％... 90％RH（非凝縮） |
実際の製品画像

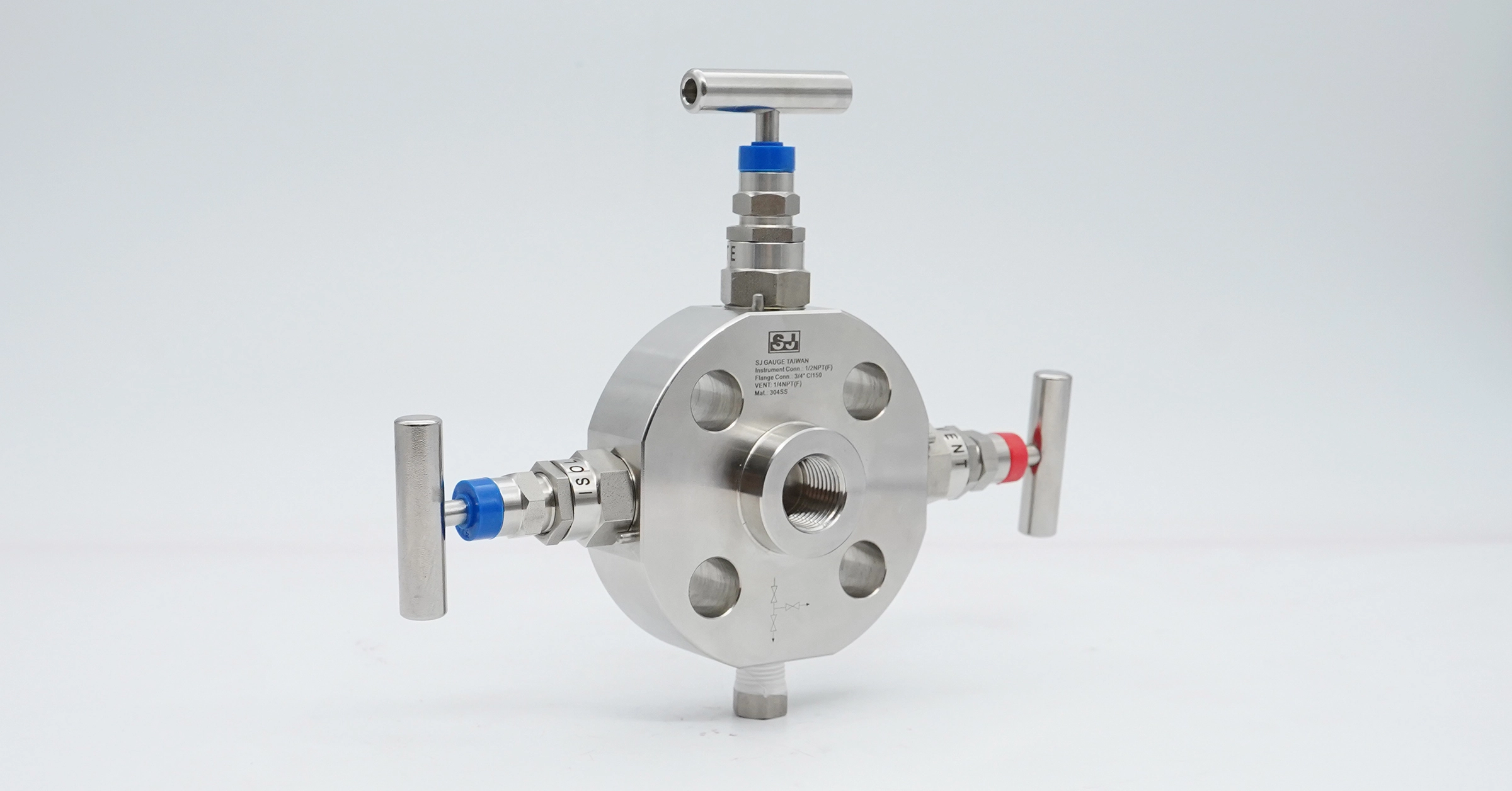

Precision 3-valve manifold, durable and leak-proof design

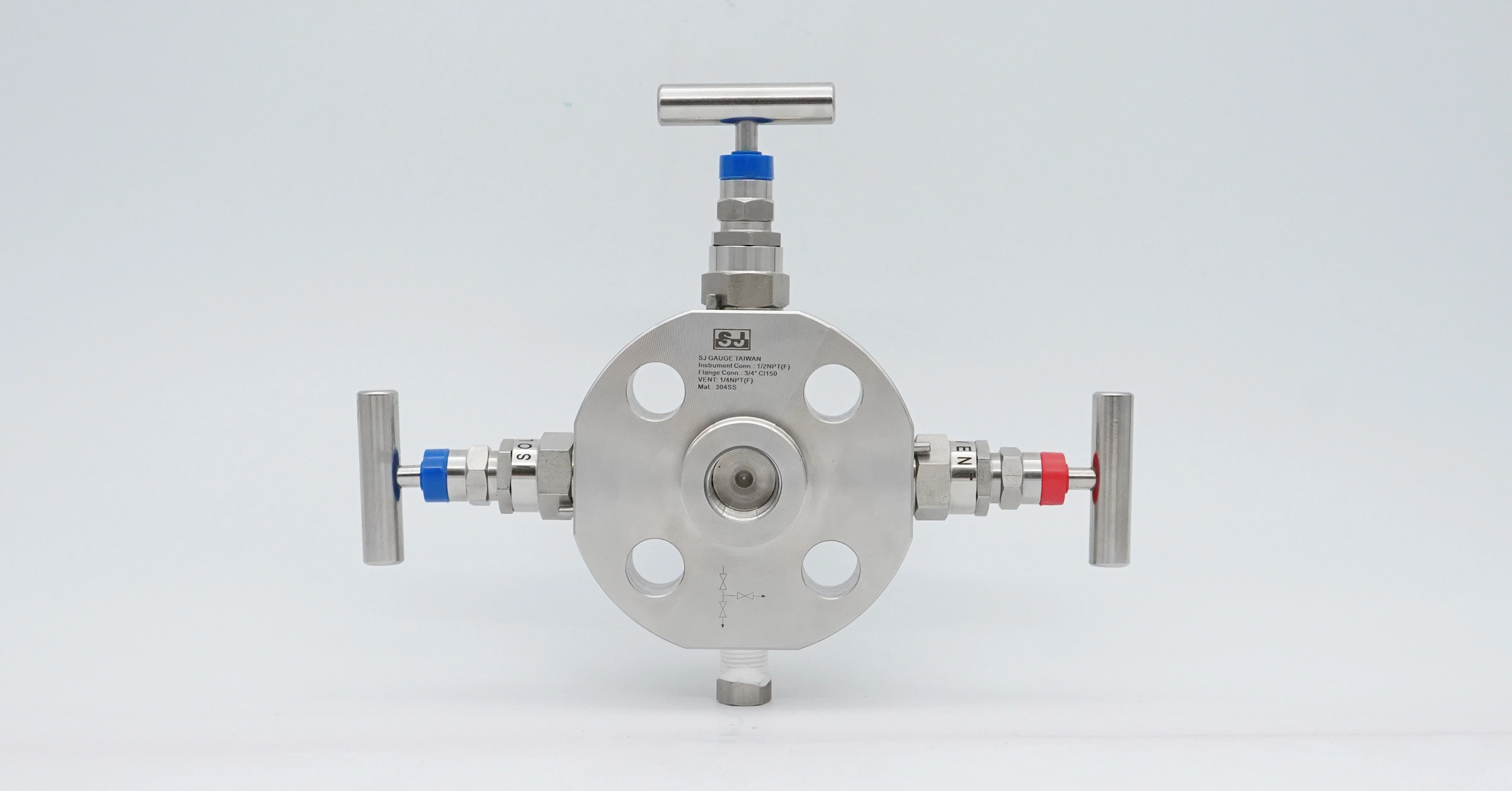

Stainless steel body with isolate and equalize functions

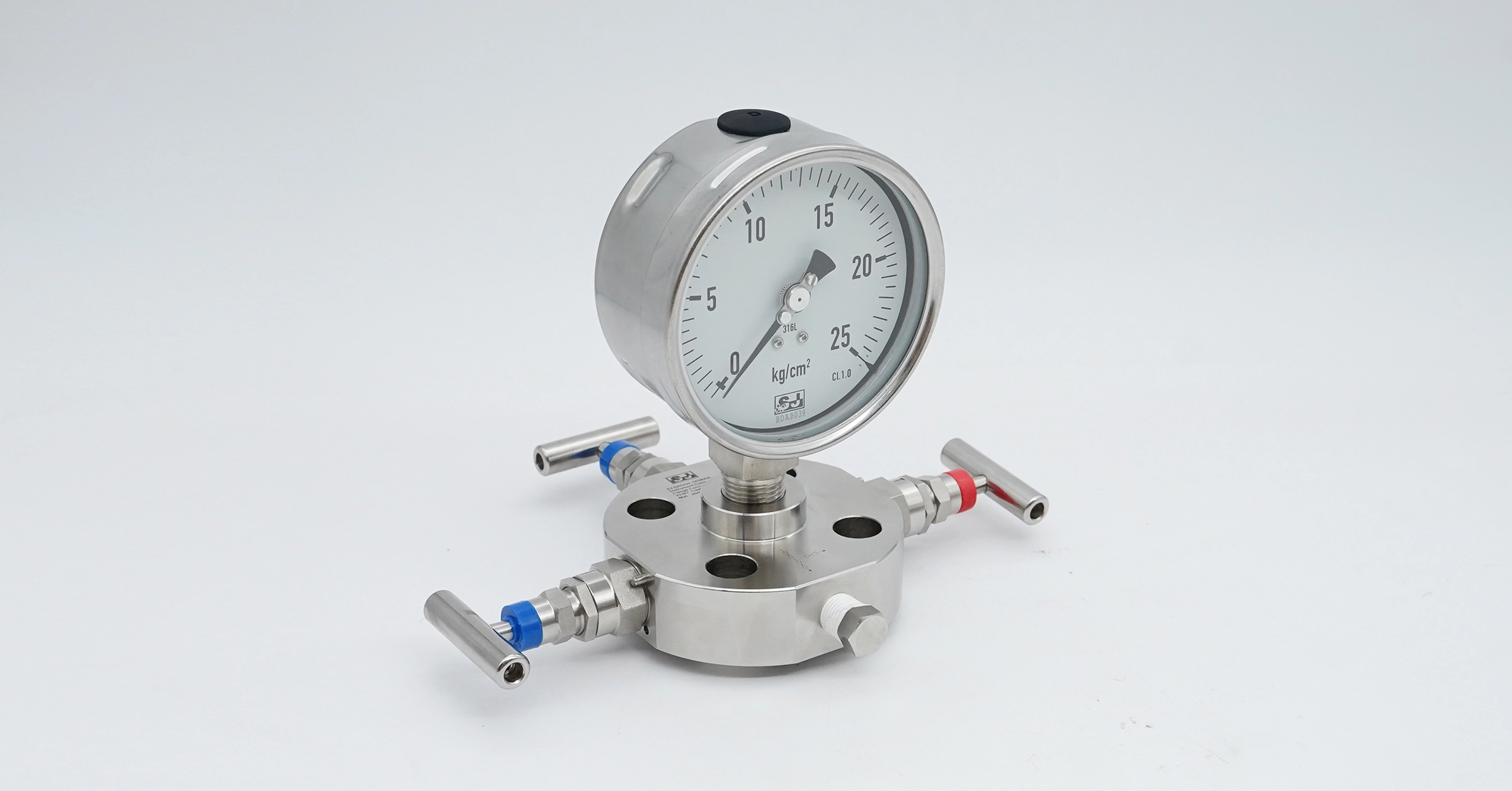

Manifold with pressure gauge
